台达PLC在红外线桥切上的应用

作者:济南泉杰技术部 来源:原创 日期:2014/7/2 11:14:44 人气: 标签:
导读:基本介绍:红外线桥切机,主要是用于石材红外线切割,数控红外线切割,红外线玻璃切割,红外线塑料切割,大致将切割好磨光后的毛板,塑料,玻璃,水泥板等,根据要求快速准确、连续的切割所需的标准规格板。(目前市场上应用…


基本介绍:

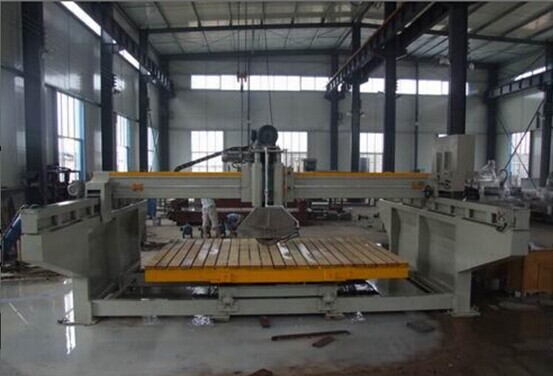

红外线桥切机,主要是用于石材红外线切割,数控红外线切割,红外线玻璃切割,红外线塑料切割,大致将切割好磨光后的毛板,塑料,玻璃,水泥板等,根据要求快速准确、连续的切割所需的标准规格板。

(目前市场上应用的plc有台达、施耐德、欧姆龙、西门子、信捷、汇川、三菱等。变频器有台达、施耐德、欧瑞、汇川等。)



红外线桥切机进给运动系统的特点与作用:

红外线桥切机进给运动系统包括主轴升降、拖板沿横梁的横向进给运动和横梁的纵向运动。拖板安放在横梁上,导向套和液压缸与拖板连接在一起,导向柱可以在导向套中上下滑动,同时其上部与支撑板用螺栓连接。支撑板上安装有主电机。主轴升降系统由液压泵提供动力,通过两个双作用液压缸的活塞杆的伸缩带动4个导向柱做上下运动。主轴升降系统中有4个导向柱,以保证切削头部分上下进给运动的精度。导向柱下部与装有锯片的主轴箱体相连接,从而实现了锯片升降运动。



红外线桥切机横向进给运动的工作原理:

拖板沿横梁的横向进给运动主要作用是对板材进行切割运动,其运动精度直接影响加工质量。当工件的切割厚度为20mm时,进给速度选择为1-3m/min;当切割厚度变化时,则进给速度相应进行调整。同时,进给速度还根据石材硬度进行调整。因而可以适合不同厚度和不同品牌的板材切割需要。

电机与减速器连接,由减速器带动齿轮与横梁齿条相啮合,带动切削头部分实现横向进给运动。切削头部分装的动导轨沿横梁上的静导轨运动,从而保证了主切削头横向进给运动的精确度。在拖板下面,装有一个轴承与横梁底部相接触起支撑和导向作用,轴承与横梁为滚动摩擦,以减少动力损耗。

红外线桥切机横梁的纵向运动是横梁沿纵向导轨进行的运动,起到对板材进行分割的作用。纵向运动系统是由电机提供动力,由于纵向没有切削力的影响,所需的驱动力主要用来克服横梁上所有重量与导轨间的摩擦力,其摩擦力小于横向进给机构的切削力。

通过电机的电机轴直接带动齿轮旋转,齿轮与固定在导轨支撑件上的齿条相啮合,从而带动横梁的纵向运动,即实现了横梁上的主切削头的纵向进给运动。导轨支撑件通过地脚螺栓固定在基础台上,圆柱导轨放置在支撑槽中,滚轮装在横梁支撑件中。滚轮在电机带动下,沿圆柱导轨滚动,圆柱导轨完全浸在润滑油中,以降低导轨间的磨损。同时,导轨表面采用伸缩式保护罩对导轨进行保护。



设备参数:

最大加工尺寸(mm)

3200*2000*350/450

锯片直径(mm)

:400-1000/600-1200

工作台尺寸(mm)

3200*2000

工作台垂直翻转角度(°)

0-85

工作台旋转角度(°)

0-90/360

主电机功率(kw)

22-30

耗水量(m³/h)

4.0

外形尺寸(mm)

6300*4800*4400/4500



结语:
本系统采用了台达控制系统解决方案,控制精度高,可靠性和抗干扰性能大大提高,并利用“提高软件设计水平来降低硬件投入”原则,不仅降低了系统成本,而且提高了产品的市场竞争能力。运行实践表明,系统比原来在安全性、可靠性和控制精度上都有了较大的提升。
