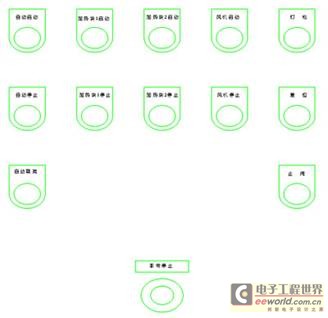

| 1 引言 低封炉是CRT生产过程中重要环节之一，主要用于通过焙烧使屏锥封接。它一般包括炉体、驱动装置、置换装置及炉上栏杆踏台等几部分。炉体包括炉本体、网带导轨、RC风机以及加热器等几部分。炉本体由优质碳素钢及不锈钢组成，内填保温棉，循环风道由不锈钢内腔板组成。RC风机起搅拌作用,使炉内温度均匀性好。加热器由优质电热丝和不锈钢框架组成，起到恒温作用。驱动部设有自动张紧装置及网带跑偏调节机构，主要是通过变频器实现网带速度连续可调，使工件在炉体内匀速移动。 下面以BMCC5L低封炉延长为例说明其控制系统部分的实现，它主要包括低压受电柜，3个加热柜和温控柜。其工作原理是：低压受电柜提供炉上风机、热丝等电源，通过温控柜内的控温器设定温度，用控温器的输出控制加热柜中的电力调整器，调整器的输出控制加热器，调整炉体温度, 达到工艺要求温度。在温度控制柜内有一套PLC系统和触摸屏，实现整个系统自动开机，自动关机，故障随时报警等功能，达到实时监控的作用。本系统主要是完成14个加热区的加热丝、RC风机、排风机、冷风机以及后8个区冷却阀的控制。 2 控制系统硬件配置  图1 系统硬件配置框图 本系统共有260点：数字量输入162点，数字量输出98点。控制系统采用OMRON公司的C200HG-CPU43，属于中型PLC，内有RS232通讯口，它能满足较高性能的要求。基板最多10个槽，这样每个槽26点，需要使用32点的模块，所以输入选用高密集型的C200H-ID216，输出选用组2 高密度晶体管输出单元C200H-OD215，由此可知6个输入模块，4个输出模块。再者在该系统中增加一块串性通信板C200HW-COM06，通过 RS232口与触摸屏通讯，达到人机交换。在监控方面采用的是digital公司的GP577R-TC41-24VP，实现手动控制和监控报警。其系统硬件配置如下： 温控柜面板上的控温器控制低封炉炉温，具有PID调节功能，与加热柜内的SCR电力调整器配合使用，可实现加热器的电压在0～100%范围内调节，根据设定温度与当前温度的差值，自动调节输出到加热器上的电压值，从而使炉内温度获得精确控制。 加热柜为低封炉的加热器提供电源，内装有电力调整器，由温度控制柜内的温控来自动调节其输出功率，达到控温的目的。该部分别控制新增1～14区加热。柜中，装有空气开关为新增1～14区电力调整器SCR提供电源。SCR调整器上装有能够显示各相电压，电流大小，输出功率大小等的显示面板。此面板还可以显示出 SCR调整器的异常状态。 风机动力部分为低封炉的RC风机，以及排风机、冷风机提供电源，其电源通断也由空气开关控制。通过交流接触器在给定电流范围内输出到各风机，控制其运行与停止。 3 控制系统软件设计  图2 温控柜各控制按钮 当低封炉总汇流排给电后，受电柜面板上电源指示灯亮，再依次给各加热柜和温控柜上电，相对应的指示灯亮。本系统主要是根据温控柜各按钮如图2，通过手动或自动模式完成炉上各区热丝、风机和冷却阀的自动启动和关闭，以及实时监控其状态，是否有异常情况发生。系统控制流程如图3所示。   图3 系统控制流程图 为了节约篇幅在此不再给出梯形图，下面对流程图给予解释。PLC上电后，首先判定各风机是否全开，只有风机全开才能使加热丝工作。进行模式选择，主要有自动和手动两种状态。在自动模式，按动面板上自动启动按钮，自动灯亮，这样风机自动开移位寄存器运行，各区风机自动逐次开。当所有风机全部工作后，加热块1自动启动，这样1～5区加热移位寄存器运行，使得1～5区加热丝开始工作。随后加热块2自动启动，6～14区加热移位寄存器运行，使得6～14区加热丝开始工作。从而根据工艺要求各区设定温度进行PID自动调节，直至满足要求。当需要停止生产时，则要使热丝和风机停止工作。这样按动控制柜上自动停止按钮，这样各区热丝逐次停止工作。此时进行自动停计时，时间到自动停止各区风机。 在手动模式下，首先按动面板上风机启动按钮，使得各区风机逐次开。当所有风机全部正常工作后，再按动面板上的加热块1启动按钮，1～5区热丝开始工作。同样按动加热块2启动按钮，6～14区热丝也开始工作。系统稳定后，工件可以进行陪烧。当需要停止时，则要按动加热块1停止按钮，1～5区热丝开始停止。按动加热块2停止按钮，6～14区热丝也开始停止加热。当热丝全部停下来时，按动风机停止按钮，则各区风机依次停止运转。直到下一次启动。 如果在生产过程中工件出现异常情况，按动非常停止按钮，网带停止转动，进行紧急处理。并且任何区热丝或风机出现异常情况，在控制柜上或触摸屏上都有对应的显示，及其相应的声光报警，通知操作人员。 4 监控系统说明 本系统使用DIGITAL公司GP577R-TC41-24VP型触摸屏作为上位监控，可以实时的显示现场信号、实时报警并对控制点进行控制。监控系统由5 个窗口组成：系统主画面窗口、加热区RC风机运转画面、加热区热丝运转画面、冷却阀运转画面、设备故障履历画面。五个窗口之间建立了链接，通过窗口中的按钮进行切换，并与PLC建立变量之间连接，通过触摸屏实时显示相应的状态信息，构成系统整体监控。 现以系统主画面为例，说明监控画面的功能。系统主画面分为两个区域：灯部件区域和开关部件区域。灯部件区域在画面的左部，使用PLC的I/O点作为监控显示，当这些监控点状态为ON时，显示绿色，当为OFF时显示白色。从而表明原柜和新柜以及网带当前状态是在自动状态还是收动状态，是运行还是停止，是正常还是异常。开关部件区域主要是作为选择按钮，当触摸这些按钮是就会切换到相关的页。异常发生按钮主要是监控系统是否有异常状况发生，如有显示红色，触摸可调转到故障画面，显示哪个设备出现何种故障。触摸冷却阀按钮，就会跳转到冷却阀运转画面，显示各冷却阀的开闭状态，是否故障。触摸风机手动按钮，切换到加热区RC风机运转画面，显示各区风机是否在运行状态，有无异常情况发生，对应区的风机是开还是关。触摸加热手动按钮，切换到加热区热丝运转画面，该画面主要是显示各区热丝是否在运行状态，有无异常情况发生，对应区的热丝是加热还是停止。触摸设备故障履历按钮，就会显示何时发生报警，何时恢复，是否确认。并且在五个窗口中都可以互相切换，方便监控。

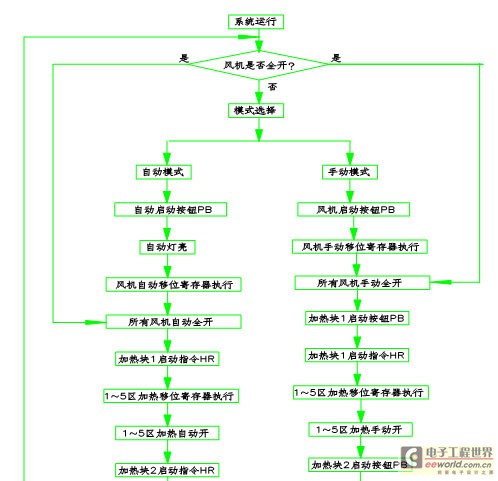

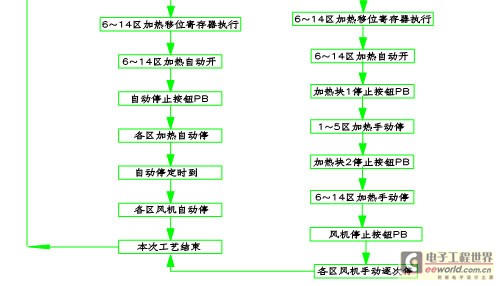

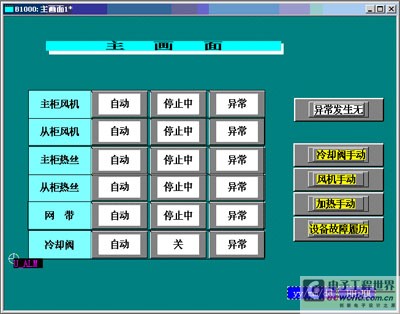

图4 触摸屏主菜单画面 |
 |
